Socket Flange ဆိုတာ ဘာလဲ၊ ဖိအားမြင့် Piping စနစ်တွေမှာ ဘာကြောင့် အသုံးများတာလဲ။

A ခြေအိတ်t အနားကွပ်သေးငယ်သောအချင်း၊ ဖိအားမြင့်နှင့် အပူချိန်မြင့်စနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသော အရေးကြီးသော ပိုက်အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ဤအသေးစိတ်လမ်းညွှန်တွင်၊ socket flange သည် အဘယ်အရာဖြစ်သည်၊ ၎င်းအလုပ်လုပ်ပုံ၊ ၎င်း၏ဖွဲ့စည်းပုံဆိုင်ရာအားသာချက်များ၊ အတိုင်းအတာစံနှုန်းများ၊ ပစ္စည်းရွေးချယ်မှုများ၊ ရေနံနှင့် သဘာဝဓာတ်ငွေ့၊ ဓာတုပြုပြင်ခြင်းကဲ့သို့သော ဘေးကင်းရေးဆိုင်ရာ အရေးကြီးသောစက်မှုလုပ်ငန်းများတွင် ဦးစားပေးဖြေရှင်းချက်အဖြစ် အဘယ်ကြောင့်ကျန်ရှိနေသနည်း။ နှင့် လျှပ်စစ်ဓာတ်အားထုတ်လုပ်ရေး။ စစ်မှန်သော အင်ဂျင်နီယာ ကျင့်ထုံးများမှ ရေးဆွဲခြင်းနှင့် ထုတ်လုပ်မှု ကျွမ်းကျင်မှုတို့မှ ရေးဆွဲထားခြင်း ဖြစ်သည်။ရှည်လျားသည်။ဒီဆောင်းပါးက ကူညီပေးတယ်။ အင်ဂျင်နီယာများ၊ ဝယ်ယူသူများနှင့် ပရောဂျက်မန်နေဂျာများသည် ယုံကြည်စိတ်ချစွာ အသိဥာဏ်ဖြင့် ဆုံးဖြတ်ချက်များချကြသည်။

မာတိကာ

• 1. Socket Flange ဆိုတာ ဘာလဲ ။
• 2. Socket Flange Structure နှင့် Design Principle
• 3. Socket Flange သည် မည်သို့အလုပ်လုပ်သနည်း။
• 4. High-Pressure Piping တွင် Socket Flanges ကို အဘယ်ကြောင့်အသုံးပြုကြသနည်း။
• 5. Socket Flanges အတွက် အသုံးများသော ပစ္စည်းများ
• 6. အတိုင်းအတာ၊ အဆင့်သတ်မှတ်ချက်များနှင့် နိုင်ငံတကာစံနှုန်းများ
• 7. Socket Flange နှင့် အခြား Flange အမျိုးအစားများ
• 8. တပ်ဆင်ခြင်း အကောင်းဆုံးအလေ့အကျင့်များနှင့် ဂဟေဆော်ခြင်းမှတ်စုများ
• 9. Longan မှ အရည်အသွေးထိန်းချုပ်ရေးနှင့် ထုတ်လုပ်မှုဆိုင်ရာ ထိုးထွင်းအမြင်များ
• 10. အမေးများသောမေးခွန်းများ

1. Socket Flange ဆိုတာ ဘာလဲ ။

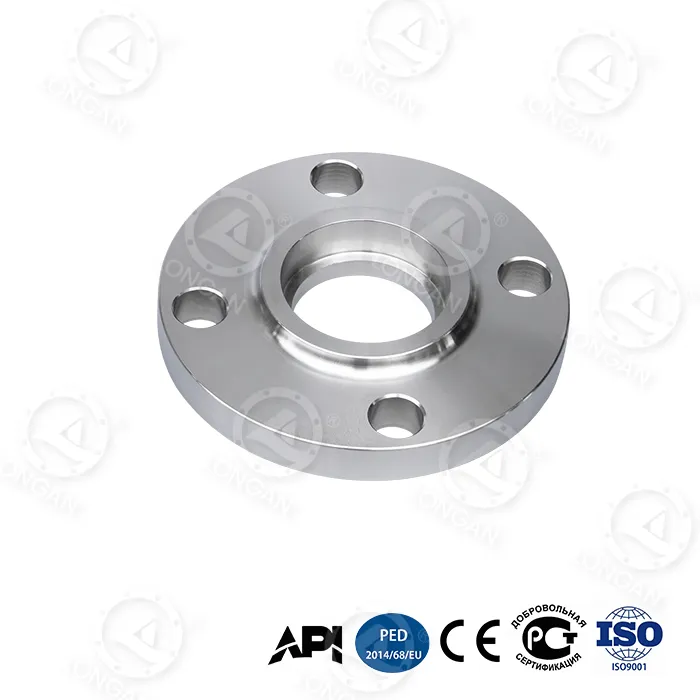

A ခြေအိတ်t အနားကွပ်ခြေအိတ်t weld flange ဟုလည်းလူသိများသော၊ သည် recessed socket ဖြင့်ဒီဇိုင်းပြုလုပ်ထားသောပိုက်အနားကွပ်အမျိုးအစားတစ်ခုဖြစ်သည်။ ပိုက်ကို အပြင်ဘက်အစွန်းတစ်ဝိုက်တွင် ပိုက်များကို ဂဟေဆော်ခြင်းမပြုမီ ပိုက်ကို ထည့်သွင်းခွင့်ပြုသည်။ slip-on flanges များနှင့်မတူဘဲ၊ ပိုက် အနားကွပ်ပေါက်ကို မဖြတ်သန်းရ။ ယင်းအစား ၎င်းသည် socket အတွင်းတွင် ရပ်သွားပြီး ကျစ်လစ်ပြီး လုံခြုံသော အဆစ်တစ်ခု ဖန်တီးသည်။

Socket flanges များကို အဓိကအားဖြင့် အသုံးပြုကြသည်။သေးငယ်သောအမည်ခံပိုက်အရွယ်အစားပုံမှန်အားဖြင့် NPS ½″ မှ 3″၊ မြင့်မားသောဖိအား၊ မြင့်မားသော အပူချိန်နှင့် အာကာသ ကန့်သတ်ချက်များသည် သာလွန်သော အဆစ်သမာဓိကို လိုအပ်သည်။

ကုန်ပစ္စည်းအသေးစိတ် အချက်အလက်များကို တိုက်ရိုက်လေ့လာနိုင်ပါသည်။ရှည်လျားသည်။'s socket flange ထုတ်လုပ်ရေး စာမျက်နှာ၊ ၎င်းသည် ပစ္စည်းရွေးချယ်မှုများ၊ ဖိအားအတန်းအစားများနှင့် စက်ပိုင်းဆိုင်ရာတိကျမှုကို ဖော်ပြသည်။

2. Socket Flange Structure နှင့် Design Principle

• ဖြုတ်ထားသောပေါက်ပေါက်-တိကျသောပိုက်တည်နေရာကိုသေချာစေပါ။
• မြှင့်ထားသော မျက်နှာ သို့မဟုတ် ပြားချပ်သော မျက်နှာယုံကြည်စိတ်ချရသော gasket sealing ကိုပေးသည်။
• ပြင်ပအသားလွှာဂဟေဖိအားခံနိုင်ရည်ကို အားကောင်းစေသည်။
• ကျစ်လစ်သော ဂျီသြမေတြီ-တင်းကျပ်သော ပိုက်အပြင်အဆင်များအတွက် အကောင်းဆုံးဖြစ်သည်။

ခြေအိတ်t flange ၏နောက်ကွယ်ရှိဒီဇိုင်းနိယာမသည်ရိုးရှင်းသော်လည်းထိရောက်သည်- ပိုက်လှုပ်ရှားမှုကိုကန့်သတ်ခြင်းနှင့် weld stress ကိုအာရုံစိုက်ခြင်းဖြင့် ပြင်ပတွင်၊ ၎င်းသည် အတွင်းပိုင်းဂဟေချို့ယွင်းမှုအန္တရာယ်ကို နည်းပါးစေသည်။

3. Socket Flange သည် မည်သို့အလုပ်လုပ်သနည်း။

ပိုက်ကို ပခုံးမရောက်မချင်း socket ထဲသို့ ထည့်သွင်းထားပြီး ခွင့်ပြုရန် အနည်းငယ် (ပုံမှန်အားဖြင့် 1.6 မီလီမီတာ) နောက်သို့ ဆွဲထုတ်ပါ။ အပူချဲ့ထွင်ရန်။ ပိုက်ကို အနားကွပ်ကိုယ်ထည်တွင် ခိုင်ခံ့စွာ လုံခြုံစေရန် အသားလွှာဂဟေကို အပြင်ဘက်တွင် အသုံးပြုသည်။

ဤဒီဇိုင်းသည် အပြည့်ထိုးဖောက်ဝင်ရောက်နိုင်သော တင်ပါးဂဟေများ လိုအပ်မှုကို ဖယ်ရှားပေးပြီး စက်ပိုင်းဆိုင်ရာအား ထိန်းသိမ်းထားစဉ် ဂဟေဆက်ချိန်ကို လျှော့ချပေးသည်။

4. High-Pressure Piping တွင် Socket Flanges ကို အဘယ်ကြောင့်အသုံးပြုကြသနည်း။

အောက်ဖော်ပြပါ အားသာချက်များကြောင့် Socket flanges များကို ဖိအားမြင့်စနစ်များတွင် ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံကျင့်သုံးကြသည် ။

1. ကောင်းမွန်သောဖိအားထိန်းချုပ်မှု
2. ယိုစိမ့်လမ်းကြောင်းများကို လျှော့ချပေးသည်။
3. သာလွန်ပင်ပန်းနွမ်းနယ်မှုကိုခံနိုင်ရည်
4. သိပ်သည်းသော ပိုက်စနစ်များအတွက် ကျစ်လစ်သောခြေရာ

ခြေအိတ်t flanges များပေါ်တွင် ကြီးကြီးမားမားမှီခိုရသော လုပ်ငန်းများတွင် ပါဝင်သည်။

• ရေနံနှင့် သဘာဝဓာတ်ငွေ့ သန့်စင်မှု
• ရေနံဓာတုစက်ရုံများ
• အပူနှင့် နျူကလီးယား ဓာတ်အားပေးစက်ရုံများ
• ဆေးဝါးစီမံဆောင်ရွက်ခြင်း

5. Socket Flanges အတွက် အသုံးများသော ပစ္စည်းများ

ရှည်လျားသည်။ သည် socket flange တစ်ခုချင်းစီ၏ ပရောဂျက်သတ်မှတ်ချက်များနှင့်ကိုက်ညီကြောင်း သေချာစေရန် အပြည့်အဝပစ္စည်းခြေရာခံနိုင်မှုနှင့် PMI စမ်းသပ်မှုကို ပေးပါသည်။

6. အတိုင်းအတာ၊ အဆင့်သတ်မှတ်ချက်များနှင့် နိုင်ငံတကာစံနှုန်းများ

ခြေအိတ်t flanges များကို အဓိက ကမ္ဘာလုံးဆိုင်ရာ စံနှုန်းများနှင့်အညီ ထုတ်လုပ်ပါသည်။

• ASME B16.5
• EN 1092-1
• BS 4504
• JIS B2220

Pressure class များသည် ပုံမှန်အားဖြင့် Class 150 မှ Class 2500 အထိ ကွာဝေးပြီး ပြင်းထန်သောလည်ပတ်မှုအခြေအနေများအတွက် socket flanges များပြုလုပ်ပေးသည်။

7. Socket Flange နှင့် အခြား Flange အမျိုးအစားများ

8. တပ်ဆင်ခြင်း အကောင်းဆုံးအလေ့အကျင့်များနှင့် ဂဟေဆော်ခြင်းမှတ်စုများ

• သင့်လျော်သောပိုက်ထည့်သွင်းမှုကွာဟချက်ကိုထိန်းသိမ်းပါ။
• အရည်အချင်းပြည့်မီသော ဂဟေဆော်သူများကိုသာ အသုံးပြုပါ။
• အတွင်းဂဟေထိုးဖောက်ခြင်းကို ရှောင်ကြဉ်ပါ။
• လိုအပ်သည့်အခါ NDT စစ်ဆေးခြင်းကို လုပ်ဆောင်ပါ။

9. Longan မှ အရည်အသွေးထိန်းချုပ်ရေးနှင့် ထုတ်လုပ်မှုဆိုင်ရာ ထိုးထွင်းအမြင်များ

ရှည်လျားသည်။ တွင်၊ socket flanges များကို CNC စက်ဖြင့်ပြုလုပ်ခြင်း၊ တင်းကျပ်သောအတိုင်းအတာစစ်ဆေးခြင်းနှင့် အပြည့်အဝလိုက်နာမှုတို့ကို အသုံးပြုထားသည်။ နိုင်ငံတကာစံနှုန်းများ။ အသုတ်တစ်ခုစီသည် အမြင်အာရုံစစ်ဆေးခြင်း၊ စက်ပိုင်းဆိုင်ရာစမ်းသပ်ခြင်းနှင့် မျက်နှာပြင်ကုသမှုအတည်ပြုခြင်းတို့ကို ခံယူသည်။

ဤကုန်ထုတ်လုပ်မှုစည်းကမ်းသည် ပေးပို့ထားသော socket flange တိုင်းသည် တောင်းဆိုနေသောပတ်ဝန်းကျင်တွင် ယုံကြည်စိတ်ချစွာ လုပ်ဆောင်နိုင်စေရန် သေချာစေသည်။

10. အမေးများသောမေးခွန်းများ

Q1: socket flanges များသည် cyclic loads များအတွက် သင့်လျော်ပါသလား။

မှန်ပါသည်၊ စနစ်တကျ ဂဟေဆော်ပြီး တပ်ဆင်သည့်အခါ၊ socket flanges များသည် cyclic pressure အခြေအနေအောက်တွင် ကောင်းမွန်စွာ လုပ်ဆောင်ပါသည်။

Q2- socket flanges များသည် သေးငယ်သော အချင်းများကို အဘယ်ကြောင့် ကန့်သတ်ထားသနည်း။

ပိုကြီးသော အချင်းများသည် ဖိစီးမှုအာရုံစူးစိုက်မှုနှင့် ဂဟေဆက်ရခက်ခဲမှုကို တိုးမြင့်စေပြီး အခြားအနားကွပ်အမျိုးအစားများကို ပိုမိုလက်တွေ့ကျစေသည်။

Q3- socket flanges များကို အဆိပ်သင့်သော ပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်မည်လား။

မေးတာ။ Stainless Steel နှင့် Alloy ရွေးချယ်မှုများသည် အလွန်ကောင်းမွန်သော သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။

မှန်ကန်သော socket flange ကိုရွေးချယ်ခြင်းသည် သတ်မှတ်ချက်များနှင့်သာမဟုတ်ဘဲ၊ ၎င်းသည် ရေရှည်စနစ်လုံခြုံရေး၊ စွမ်းဆောင်ရည်နှင့် ကုန်ကျစရိတ်သက်သာခြင်းအကြောင်းဖြစ်သည်။ သက်သေပြထားသောကုန်ထုတ်လုပ်မှုအတွေ့အကြုံနှင့် ကမ္ဘာလုံးဆိုင်ရာပရောဂျက်ပံ့ပိုးမှုဖြင့်၊ Longan သည် သင့်လျှောက်လွှာအတွက် ယုံကြည်စိတ်ချရဆုံးဖြေရှင်းချက်ကို ရွေးချယ်ရန် အဆင်သင့်ဖြစ်နေပါပြီ။

အကယ်၍ သင်သည် ပရောဂျက်အသစ်တစ်ခု စီစဉ်နေပါက သို့မဟုတ် နည်းပညာဆိုင်ရာ ပံ့ပိုးကူညီမှု လိုအပ်ပါက၊ကြှနျုပျတို့ကိုဆကျသှယျရနျယနေ့ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့နှင့်သင်၏ socket flange လိုအပ်ချက်များကိုဆွေးနွေးရန်။
