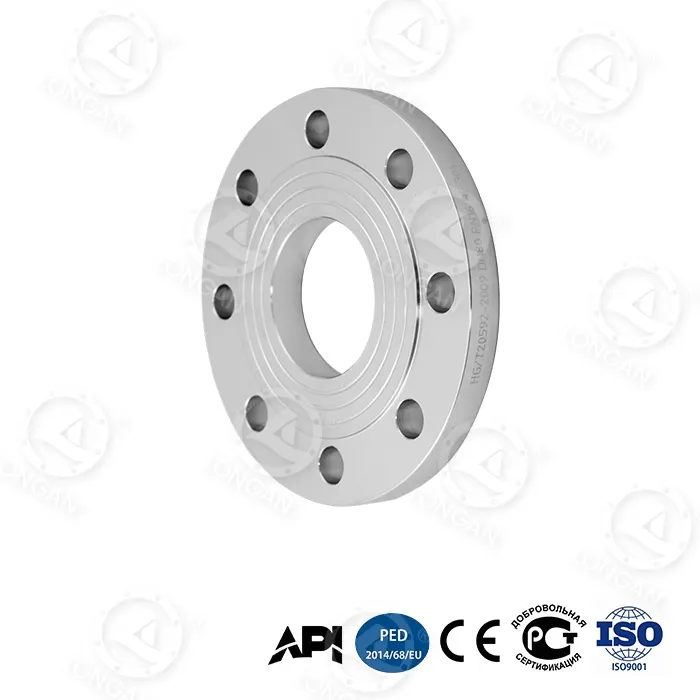

Flat Welding မြှင့်ထားသော မျက်နှာ Flange

အင်ဂျင်နီယာတန်ဖိုးတင်ပြခြင်း။

ကန့်သတ်ချက်များ အညွှန်း

မျက်နှာပြင် ကြမ်းတမ်းမှု Ra ≤ 3.2μm (အလုံပိတ် မျက်နှာပြင် အလှဆင်ခြင်း)

လည်ပင်းအနားကွပ်ထက် 35% ပိုမိုပေါ့ပါးသော ကာဗွန်သံမဏိအနားကွပ်များ၏ အလေးချိန်ချွေတာမှု (DN300 နှိုင်းယှဉ်မှု)

ပင်ပန်းနွမ်းနယ်မှုဘဝ ＞ ဖိအား 10,000 သံသရာ (MSS SP-44)

သံချေးတက်ခွင့် ≥3mm (ဓာတုစိတ်ကြိုက်ဗားရှင်း)

ထုတ်ကုန်၏အဓိကအားသာချက်များ

1. အပြည့်အဝစနစ်သဟဇာတ

Flat Welding Raised Face Flanges အတွက် နိုင်ငံတကာ စံချိန်စံညွှန်းများ

ASME B16.5 (American Standard) | PN စီးရီး (DIN) | JIS 10K/20K (ဂျပန်စံနှုန်း)

အချင်း အပိုင်းအခြား- DN15~DN600 (1/2"~24")

ကမ္ဘာလုံးဆိုင်ရာ ပရောဂျက်များအတွက် ချောမွေ့စွာ အစားထိုးခြင်း။

2. တပ်ဆင်မှုထိရောက်မှု

ဂဟေအဆစ်၏ပါးလွှာသောဒီဇိုင်း- groove angle 37.5°±2.5° (VS 45° ရိုးရာအနားကွပ်)

Bolt အပေါက်ခံနိုင်ရည်- ± 1 မီလီမီတာ (ISO 5210)

ပိုက်လိုင်းအထိုင်အမြန်နှုန်း 40% တိုးလာသည်

3. တံဆိပ်ခတ်ခြင်းယုံကြည်စိတ်ချရ

Flat-weld မြှင့်ထားသောအနားကွပ် ဘော့စ်အမြင့်- 3.2mm (1/8 လက်မ) စံ (ASME B16.5)

တံဆိပ်ခတ်ခြင်း ချို့ယွင်းမှု ဖြစ်နိုင်ခြေ- <0.01% (တူညီသောအဆင့်ရှိ gasket များဖြင့်)

မြင့်မားသောဖိအားအခြေအနေအောက်တွင် သုညယိုစိမ့်မှုအာမခံချက်

4. ဖိအား bearing စွမ်းရည်

Class 150: 19.6 bar @ 38°C အထိ

Class 300- 51.1 bar @ 38°C အထိ

အပူချိန်နိမ့်သော လိုက်လျောညီထွေရှိမှု- -196°C မှ +538°C (ASTM A105 ပစ္စည်း)

စွမ်းအင်/ဓာတုစက်မှုလုပ်ငန်းတွင် အလွန်အမင်းအခြေအနေများကို လွှမ်းခြုံထားသည်။

သင့်ဖြေရှင်းချက်ကိုရယူရန် စုံစမ်းမေးမြန်းမှုတစ်ခု စတင်ပါ။
