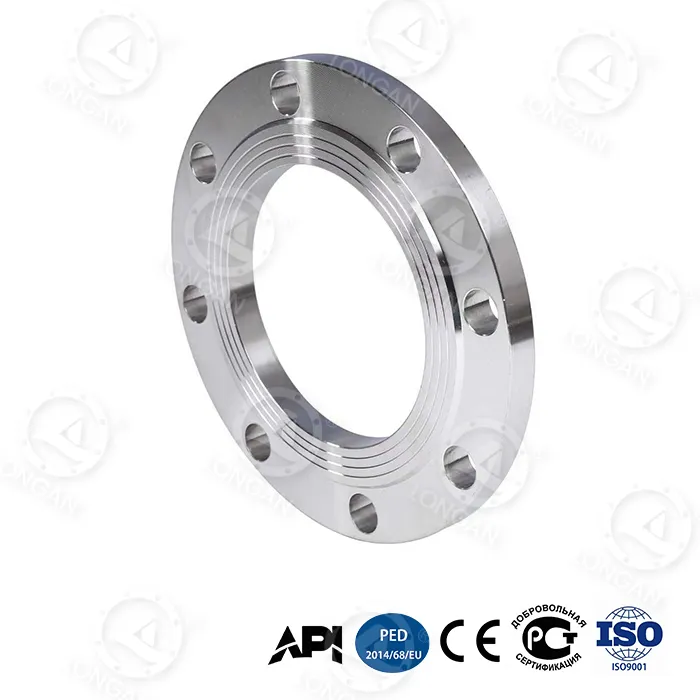

ပြန့်ပြူးသော မျက်နှာ အနားကွပ်

ပိုက်လိုင်းပြန်လည်ပြင်ဆင်မှုများ သို့မဟုတ် ရောစပ်ထားသောအနားကွပ်စနစ်များတွင် gasket များမတူညီမှုများကို စိတ်ပူခြင်းမှရပ်တန့်ပါ။ Longan ၏ ပြန့်ပြူးသော မျက်နှာအကာအရံသည် မျက်နှာအပြည့် အပြင်ဘက်လက်စွပ်ကို အနည်းငယ်မြှင့်ထားသော ဗဟိုတံဆိပ်ခတ်ခြင်းဇုန်နှင့် ပေါင်းစပ်ထားသည် - ထို့ကြောင့် သင်သည် သင်၏ပိုက်ကို မွမ်းမံမွမ်းမံခြင်းမရှိဘဲ FF သို့မဟုတ် RF ဂက်စ်များကို သုံးနိုင်သည်။ တင်းကျပ်သောအရည်အသွေးထိန်းချုပ်မှုအောက်တွင် Longan ၏ကိုယ်ပိုင် Wenzhou စက်ရုံတွင်ထုတ်လုပ်ထားပြီး၊ ဤအနားကွပ်သည် DN300 တွင် 42MPa ပေါက်ကွဲဖိအား (နိုင်ငံတော်စံနှုန်းထက် 280%) နှင့် သမားရိုးကျအနားကွပ်များထက် 65% ပိုမိုမြင့်မားသောကွေးညွှတ်ခံနိုင်ရည်ရှိရန် gradient ကာဗွန်သံမဏိနှင့် bionic ပျားလပို့ core ကိုအသုံးပြုထားသည်။ API 6A PSL 3G အသိအမှတ်ပြု

ထုတ်ကုန် ပေါ်လွင်ချက်များ

● Hybrid တံဆိပ်ခတ်ထားသော မျက်နှာဒီဇိုင်း-ဤသည်မှာ အပြန့်ကျယ်သော မျက်နှာအစွန်းအထင်း၏ အထူးခြားဆုံးအင်္ဂါရပ်ဖြစ်သည်။ တံဆိပ်ခတ်ထားသောမျက်နှာ၏အလယ်ဗဟိုဧရိယာသည် အနည်းငယ်မြှင့်မားသည် (RF နှင့်ဆင်တူသည်)၊ သို့သော် အပြင်ဘက်ဧရိယာသည် ဘော့ပေါက်များ (FF နှင့်ဆင်တူသည်) အထိ ကျယ်ပြန့်သည်။ အကျိုးကျေးဇူးများ ပါဝင်သည်-1.ပိုမြန်သော တပ်ဆင်မှုအတွက် အလိုအလျောက် gasket ဗဟိုပြုခြင်း၊2.ပိုတူညီသော တံဆိပ်ခတ်ခြင်း ထိတွေ့မှု ဖိစီးမှု ဖြန့်ဖြူးခြင်း ၊ ရိုးရာ RF ၏ အစွန်းပိုလျှံခြင်းကို ရှောင်ကြဉ်ခြင်း၊3.ဆိုဒ်တွင် လိုက်လျောညီထွေရှိသော အစားထိုးလဲလှယ်မှုကို ပံ့ပိုးပေးသော မျက်နှာအပြည့်အစွပ်များနှင့် မြှင့်တင်ထားသော မျက်နှာဖုံးများ နှစ်မျိုးလုံးနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

● ကွေးနိုင်အား 65% တိုးလာသည်-bionic ပျားလပို့ဖွဲ့စည်းပုံသည် အနားကွပ်ကို ပေါ့ပါးပြီး တောင့်တင်းစေသည်၊ အထူးသဖြင့် ပိုက်လိုင်းကွေးနေသောအချိန်များကို ခံနိုင်ရည်ရှိရန်အတွက် အထူးသင့်လျော်သည်။

● အလွန်မြင့်မားသော ဖိအား သယ်ဆောင်ခြင်း-42MPa ၏ DN300 ပေါက်ကွဲဖိအားသည် သမားရိုးကျအနားကွပ်များထက် 2.8 ဆ (≤15MPa) ဖြစ်သည်။ 35MPa တွင် သံသရာ 20,000 ၏ ပင်ပန်းနွမ်းနယ်မှုဘဝသည် စက်မှုလုပ်ငန်းစံနှုန်းထက် များစွာကျော်လွန်ပါသည်။

● လွန်ကဲသော ပတ်ဝန်းကျင်ကို သည်းခံနိုင်မှု--70°C ၏သက်ရောက်မှုစွမ်းအင် 89J၊ 5,000m ရေနက်ပိုင်းချေးနှုန်း တစ်နှစ်လျှင် 0.03mm၊ 120m/s သဲနှင့် ဖုန်မှုန့်ပွန်းပဲ့ခြင်း ≤8μm။

● ဉာဏ်ရည်ထက်မြက်သော ဘေးကင်းရေး-Nano-zirconia ဝတ်ဆင်မှုညွှန်ပြချက်အလွှာ (အထူ <0.1 မီလီမီတာ) + အဝိုင်းပုံနှစ်ထပ် ဘော့လုံးအပေါက် (preload attenuation ≤5%) ရှိသောအခါ အရောင်ပြောင်းလဲခြင်း သတိပေးချက်။

ထုတ်ကုန်လုပ်ငန်းစဉ်များ

● အလုံပိတ် မျက်နှာကို ပြုပြင်ခြင်း-ASME B16.5 စံနှုန်း RF အတိုင်းအတာများ (Class 150~1500 အတွက် 1.6mm မှ 6.4mm) တွင် မြှင့်မားသော အမြင့်ကို CNC တိကျစွာ လှည့်ခြင်းအား အသုံးပြုထားသော်လည်း မြှင့်ထားသော root သည် flange မျက်နှာတစ်ခုလုံးသို့ ချောမွေ့စွာ ကူးပြောင်းသွားပါသည်။ မျက်နှာပြင် ကြမ်းတမ်းမှု Ra ≤3.2μm သည် ကောင်းမွန်သော gasket ဆက်သွယ်မှုကို သေချာစေသည်။

● Gradient quenching-မြင့်မားသောကာဗွန်သံမဏိသည် မျက်နှာပြင်မာကျောမှု 45-50 HRC နှင့် core toughness ≥30J (-70°C တွင်) ဖြင့် အဆင့်သတ်မှတ်ထားသောဖွဲ့စည်းတည်ဆောက်ပုံတစ်ခုဖြစ်လာစေရန် ထိန်းချုပ်ထားသော အအေးခံခြင်းကိုခံပါသည်။

● ပုဆိုးဖွဲ့စည်းပုံ-အကန့်အသတ်ရှိသော ဒြပ်စင်ခွဲခြမ်းစိတ်ဖြာမှုဖြင့် အကောင်းဆုံးပြုလုပ်ထားသော အနားကွပ်ကိုယ်ထည်အတွင်းရှိ Bionic ဆဋ္ဌဂံဂရစ်ကွက်သည် တူညီသောအလေးချိန်တွင် 65% ပိုမိုတောင့်တင်းမှုကို ပေးပါသည်။

● တိုက်တေနီယမ်အလွိုင်းအားဖြည့်လက်စွပ်-Ti-6Al-4V လက်စွပ် (အထွက်နှုန်း 1,250MPa) ကို လည်ပင်းတွင် အနှောင့်အယှက်ဖြစ်စေသော အံဝင်ခွင်ကျဖြင့် မြှုပ်ထားပြီး ဖိအားများအောက်တွင် လည်ပင်းချဲ့ထွင်ခြင်းကို ကာကွယ်ပေးသည်။

● အရည်အသွေးထိန်းချုပ်မှု-100% အတိုင်းအတာစစ်ဆေးခြင်း၊ 10% သံလိုက်အမှုန်အမွှားစမ်းသပ်ခြင်း၊ တစ်သုတ်လျှင် ကျပန်းပေါက်ကွဲခြင်းစမ်းသပ်ခြင်း။ ခြေရာခံနိုင်သော ပစ္စည်းလက်မှတ်များနှင့် အပူကုသမှု မျဉ်းကွေးများကို ပေးထားသည်။

အသုံးပြုမှုအခြေအနေများ

အပြန့်ကျယ်သောမျက်နှာအနားကွပ်၏ ပေါင်းစပ်တံဆိပ်ခတ်ထားသော မျက်နှာဒီဇိုင်းသည် အောက်ပါအခြေအနေများအတွက် အထူးသင့်လျော်စေသည်-

ဇာတ်လမ်း	ရိုးရာအနားကွပ်များဖြင့် နာကျင်မှုအမှတ်	ဤထုတ်ကုန်နှင့်အတူဖြေရှင်းချက်
ပိုက်လိုင်းဟောင်းကို ပြန်လည်ပြင်ဆင်ခြင်း။	မူရင်းစနစ်သည် FF နှင့် RF အနားကွပ်များကို ရောနှောထားနိုင်သည်၊ ဂက်စ်ကတ်များကို လဲလှယ်၍မရပါ။	Hybrid sealing face သည် gasket အမျိုးအစားနှစ်မျိုးလုံးနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး ပိုက်လိုင်းပြုပြင်မွမ်းမံရန် မလိုအပ်ပါ။
ဖိအားမြင့်ဓာတ်ငွေ့မီဒီယာ	RF flange gasket များသည် ဖိအား pulsation အောက်တွင် extrude ဖြစ်နိုင်သည်။	အပြင်ဘက် ပြန့်ပြူးသော ဧရိယာသည် အပိုပံ့ပိုးမှု ပံ့ပိုးပေးကာ gasket ပေါက်ခြင်းကို ကာကွယ်ပေးသည်။
ကြီးမားသော ဖိအားနည်းသော ပိုက်လိုင်းများ	FF flanges များသည် full-size gaskets လိုအပ်သည်၊ ကုန်ကျစရိတ်မြင့်မားသည်။	မြှင့်တင်ထားသောအပိုင်းသည် ပုံမှန် RF gaskets များကို အသုံးပြုနိုင်ပြီး အပိုပစ္စည်းစာရင်းကို လျှော့ချနိုင်သည်။
ရေနက်/ဝင်ရိုးစွန်းပတ်ဝန်းကျင်	အပူစက်ဘီးစီးပြီးနောက် တစ်ခုတည်းသော အလုံပိတ်မျက်နှာ ယိုစိမ့်သည်။	Dual-zone တံဆိပ်ခတ်ခြင်း (မြှင့် + အပြား) သည် မလိုအပ်သော တံဆိပ်ခတ်ခြင်းလမ်းကြောင်းများကို ပံ့ပိုးပေးသည်။

သတ်မှတ်ထားသော လျှောက်လွှာဧရိယာများ ပါဝင်သည်-

● Shale gas fracturing pump outlet ပိုက်လိုင်းများ(35-70MPa ခုန်နှုန်းဖိအား)
● ရေနက်ပိုင်း တူးဖော်ရေး ပလပ်ဖောင်း ရေတွင်းခေါင်း ချိတ်ဆက်မှု(ရေအနက် မီတာ ၅၀၀၀)၊
● LNG လက်ခံသည့်စက်များ(-70°C အပူချိန်နိမ့်)
● ကမ်းလွန်တွင် ခရစ္စမတ်သစ်ပင် အက်ဆစ်ဓာတ် ပိုက်လိုင်းများ(H₂S/CO₂)

အရောင်းအပြီးဝန်ဆောင်မှု

● အခမဲ့နမူနာများ-တပ်ဆင်စမ်းသပ်ခြင်းနှင့် တံဆိပ်ခတ်ခြင်းအတည်ပြုခြင်းအတွက် နိုင်ငံတကာဝယ်သူများသည် အခမဲ့နမူနာတစ်ခု (နမူနာအခကြေးငွေ ပြန်အမ်းနိုင်သော၊ ကုန်စည်စုဆောင်းခြင်း) ကို လျှောက်ထားနိုင်သည်။

● တပ်ဆင်ခြင်းလမ်းညွှန်-မတူညီသော gasket ပစ္စည်းများ (ဂရပ်ဖိုက်၊ ခရုပတ်အနာ၊ PTFE) အတွက် torque တန်ဖိုးများအပါအဝင် တရုတ်/အင်္ဂလိပ် တပ်ဆင်ခြင်းလက်စွဲများကို ပေးထားပါသည်။ အဝေးထိန်း ဗီဒီယို လမ်းညွှန်ကို ရနိုင်သည်။

● နည်းပညာဆိုင်ရာ အတိုင်ပင်ခံ-အင်ဂျင်နီယာအဖွဲ့သည် ရွေးချယ်မှုနှင့် ကိုက်ညီသော gasket မေးခွန်းများကို 4 နာရီအတွင်း တုံ့ပြန်သည်။

● အရည်အသွေး ခြေရာခံနိုင်မှု-အစွန်းတစ်ဖက်စီတွင် သီးသန့် ID တစ်ခုစီပါရှိပြီး စမ်းသပ်မှုအစီရင်ခံစာများကို တရားဝင်ဝဘ်ဆိုက်တွင် စစ်ဆေးနိုင်ပါသည်။

● အာမခံချက်-18 လ၊ ထုတ်လုပ်ရေးချို့ယွင်းချက်များအတွက်အခမဲ့အစားထိုး။

● Third-party စမ်းသပ်ခြင်း-SGS/BV ဆိုက်ပေါ်ရှိ မျက်မြင်သက်သေဖိအားစစ်ဆေးမှုကို တောင်းဆိုချက်အရ စီစဉ်ပေးနိုင်ပါသည်။

Longan ကိုဘာကြောင့်ရွေးချယ်တာလဲ။

1. ထူးခြားသော တံဆိပ်ခတ်ထားသော မျက်နှာဒီဇိုင်း-စျေးကွက်ရှိ flanges အများစုသည် pure FF သို့မဟုတ် pure RF ဖြစ်သည်။ ကျွန်ုပ်တို့၏ ပြန့်ပြူးသောမျက်နှာဖုံးအနားကွပ်သည် သင့်အား FF ၏ဖိစီးမှုတူညီမှုနှင့် gasket အမျိုးအစားကိုမပြောင်းလဲဘဲ RF ၏အလုံပိတ်ယုံကြည်စိတ်ချရမှုနှစ်ခုလုံးကိုရနိုင်စေပါသည်။ မူလပိုက်လိုင်းသည် FF သို့မဟုတ် RF ဖြစ်နိုင်သည့် ပြန်လည်ပြုပြင်ရေးပရောဂျက်များအတွက် အထူးသင့်လျော်သည် - ဤထုတ်ကုန်နှစ်ခုလုံးနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

2. ဘဝသံသရာ ကုန်ကျစရိတ် အပြည့်အဝ အားသာချက်-နှစ် 30 စုစုပေါင်းကုန်ကျစရိတ်မှာ $6,200 သာဖြစ်ပြီး သမားရိုးကျအနားကွပ်များထက် $18,500 ဖြင့် 66% သက်သာသည်။ တစ်ကြိမ်အစားထိုးချိန်သည် 2.5 နာရီ (ရိုးရာ 8 နာရီ)၊ နှစ်စဉ်ပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေ 0.7 ကြိမ် (ရိုးရာ 3.2 ကြိမ်) ဖြစ်သည်။

3. ပြီးပြည့်စုံသော အသိအမှတ်ပြုလက်မှတ်-API 6A PSL 3G၊ H₂S နှင့် CO₂ ဓာတ်ငွေ့မီဒီယာပါသော အလွန်မြင့်မားသောဖိအားအခြေအနေများအတွက် သင့်လျော်သည်။

4. အတည်ပြုနိုင်သော အချက်အလက်အစစ်အမှန်များ-ဆိုက်တွင်းစမ်းသပ်မှုတွင် မျက်မြင်တွေ့ရှိသည့်ဖောက်သည်များအတွက် စွမ်းဆောင်ရည်အညွှန်းများအားလုံး ရနိုင်ပါသည်။ နမူနာများကို အခမဲ့ပေးပါသည်။

5. အမြန်တုံ့ပြန်မှု-ပုံမှန်ပစ္စည်းများကို 3 ရက်အတွင်းတင်ပို့သည်၊ 15-30 ရက်အတွင်းစိတ်ကြိုက်ပစ္စည်းများ။

အနှစ်ချုပ်- Longan ၏ ပြန့်ပြူးသော မျက်နှာပြင် အနားကွပ်သည် ၎င်း၏ ပေါင်းစပ် တံဆိပ်ခတ်ခြင်း မျက်နှာပုံစံ ဒီဇိုင်းဖြင့်၊ gasket နှင့် လိုက်ဖက်ညီမှု၊ ဖိစီးမှု ဖြန့်ဖြူးမှုနှင့် ဖိအားမြင့် တံဆိပ်ခတ်မှုတို့တွင် သမားရိုးကျ အနားကွပ်များ၏ နာကျင်မှုကို ဖြေရှင်းပေးသည်။ bionic ပျားလပို့တည်ဆောက်ပုံ၊ gradient quenching၊ နှင့် တိုက်တေနီယမ်အလွိုင်းအားဖြည့်လက်စွပ်၊ ၎င်း၏ ကွေးနိုင်အား၊ ပေါက်ကွဲအား၊ ဖိအားနှင့် ပင်ပန်းနွမ်းနယ်မှုဘဝတို့ကို ပေါင်းစပ်ထားသည်။ API 6A PSL 3G အသိအမှတ်ပြုလက်မှတ်နှင့် အနှစ် 30 သက်တမ်းပြည့်လည်ပတ်မှုကုန်ကျစရိတ်တွင် 66% လျှော့ချခြင်းသည် ၎င်းသည် ကျောက်တုံးဓာတ်ငွေ့၊ ရေနက်အင်ဂျင်နီယာနှင့် ရှုပ်ထွေးသောပိုက်လိုင်းစနစ်များအတွက် စံပြရွေးချယ်မှုတစ်ခုဖြစ်သည်။ အခမဲ့နမူနာများနှင့် ပရော်ဖက်ရှင်နယ် တံဆိပ်ခတ်ခြင်းဖြေရှင်းချက်များကို ရယူရန် သင့်လိုအပ်ချက်များကို ပေးပို့ပါ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- ပြန့်ပြူးနေသော မျက်နှာဖုံးအနားကွပ်သည် ရှိပြီးသား RF အနားကွပ်ကို အစားထိုးနိုင်ပါသလား။
A: ဟုတ်ပါတယ်။ ဖိအားအဆင့်သတ်မှတ်ချက်နှင့် အရွယ်အစား တူညီနေသမျှကာလပတ်လုံး ၎င်းသည် RF အနားကွပ်တစ်ခုကို တိုက်ရိုက်အစားထိုးနိုင်ပြီး မူရင်း RF gasket ကို ဆက်လက်အသုံးပြုနိုင်ပါသည်။ မိတ်လိုက်အနားကွပ်သည် FF ဖြစ်ပါက၊ မျက်နှာအပြည့် gasket လိုအပ်သော်လည်း ဤထုတ်ကုန်၏ပြန့်ပြူးသောဧရိယာသည် အပြည့်အဝသဟဇာတဖြစ်လောက်အောင် ကြီးမားပါသည်။

မေး- ဤပေါင်းစပ်တံဆိပ်ခတ်ခြင်းမျက်နှာသည် အထူး gaskets လိုအပ်ပါသလား။
A- မဟုတ်ပါ။ ပုံမှန် ASME B16.21 RF gaskets (ဥပမာ၊ အတွင်းကွင်းဖြင့် ခရုပတ်အနာ) သို့မဟုတ် FF gaskets (full-face graphite gaskets) ကို ဆက်လက်အသုံးပြုနိုင်ပါသည်။ ကျွန်ုပ်တို့၏စမ်းသပ်မှုများသည် ဤအနားကွပ်ရှိ gasket အမျိုးအစားနှစ်ခုလုံး၏ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်သည် သမားရိုးကျ single sealing faces များထက်သာလွန်ကြောင်းပြသသည်။

မေး။
A- ဤထုတ်ကုန်သည် နှစ်ထပ် conical bolt အပေါက်များကို အသုံးပြုသည်။ 35MPa အတက်အကျအောက်တွင်၊ preload attenuation သည် ≤5% ရှိပြီး သမားရိုးကျအဝိုင်းတွင်းများတွင် လျှော့ပေါ့ ≥20% ရှိသည်။ အဆင့်သုံးဆင့်ပါသော ဟိုက်ဒရောလစ် torque wrench ကို အသုံးပြုရန် အကြံပြုထားသည်။ ကျွန်ုပ်တို့သည် torque တွက်ချက်မှုဇယားကိုပေးနိုင်သည်။

မေး- သံမဏိလိုမျိုး မတူညီတဲ့ ပစ္စည်းတွေကို ပေးနိုင်မလား။
A: ဟုတ်ပါတယ်။ ဤထုတ်ကုန်အတွက် စံချိန်စံညွှန်းပစ္စည်းသည် ကာဗွန်မြင့်သံမဏိကို gradient မီးငြိမ်းအောင်ပြုလုပ်ထားပြီး၊ သို့သော် 316L၊ duplex stainless steel စသည်တို့ကိုလည်း တောင်းဆိုနိုင်ပါသည်။ တူညီသောပျားလပို့ဖွဲ့စည်းပုံနှင့် တိုက်တေနီယမ်အလွိုင်းအားဖြည့်လက်စွပ်သည် သံမဏိစတီးလ်နှင့်လည်း သက်ဆိုင်ပါသည်။

မေး- မင်းရဲ့တောင်းဆိုထားတဲ့ 42MPa ပေါက်ကွဲဖိအားကို ဘယ်လိုအတည်ပြုနိုင်မလဲ။
A: ကျွန်ုပ်တို့၏စက်ရုံတွင် ပေါက်ကွဲစမ်းသပ်မှုများကို သက်သေခံရန် သုံးစွဲသူများအား ကြိုဆိုပါသည်။ ပုံမှန်စတော့ရှယ်ယာထုတ်ကုန်များကို လေးပုံတစ်ပုံတိုင်း ကျပန်းနမူနာယူထားပြီး စမ်းသပ်မှုအစီရင်ခံစာများကို ကျွန်ုပ်တို့၏ဝဘ်ဆိုဒ်တွင် သိမ်းဆည်းထားသည်။ သင်၏နမူနာတွင် သီးခြားစမ်းသပ်မှုတစ်ခု တောင်းဆိုနိုင်သည်။ ကုန်ကျစရိတ်ကို ကျွန်ုပ်တို့မှ ကျခံပါသည် (နမူနာကို ပြန်ပေးရန်လိုအပ်သည်)။
