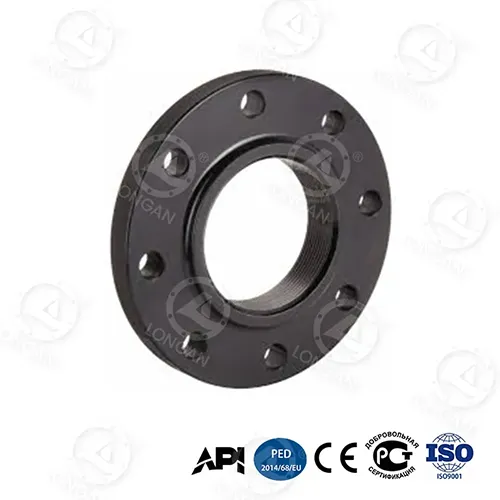

Carbon Steel Plate အမျိုးအစား Flange

ASTM A36 သော့ဒေတာဖော်ပြချက်-

လုပ်ငန်းစဉ်တိကျမှု- လေဆာဖြတ်တောက်ခြင်း အလင်းဝင်ပေါက်သည်းခံမှု ±0.1mm | ပြားပြား ≤0.05mm/m

ဖိအားအဆင့်- PN6/PN10/PN16/PN25/PN40 (အတန်းအစား 150~300)

အရွယ်အစား လွှမ်းခြုံမှု- DN50~DN2000 (2"~80")

သော့ထောက်ခံချက်- EN 1092-1 အမျိုးအစား 01 | ASME B16.5 | PED 2014/68/EU

ထုတ်ကုန်အားသာချက်များ

I. Extreme working condition ဖြေရှင်းချက်

မြင့်မားသောအပူချိန်ကာကွယ်မှု (538 ℃)

Oxidation ထူနှုန်း- <0.1mm/နှစ်** (သာမန်ကာဗွန်သံမဏိ 0.3mm/နှစ်)

အဆင့်မြှင့်နိုင်သော ပစ္စည်း- ASTM A516 Gr.70- မြင့်မားသော အပူချိန် အထွက်နှုန်း ခွန်အား **≥145MPa@400℃

အပူပိုင်းချဲ့ထွင်မှု လျော်ကြေးငွေ ဒီဇိုင်း

- Bolt အပေါက် ဘဲဥပုံအရံ: 0.3mm/100 ℃

အပူချိန်နိမ့်ကျမှု အကာအကွယ် (-46 ℃ နက်ရှိုင်းသော အေးသောပတ်ဝန်းကျင်)

- ASTM A350 LF2- သက်ရောက်မှုစွမ်းအင် **45J@-46℃** (စံလိုအပ်ချက် 27J)

- ခက်ခဲသော-ကြွပ်ဆတ်သောအကူးအပြောင်း အပူချိန်- **≤-60℃** (တစ်စက်ကျတူဖြင့် အတည်ပြုထားသည်)

2. ပစ္စည်းစွမ်းဆောင်ရည်- ပုံပျက်ခြင်းခံနိုင်ရည် 80% တိုးလာသည်

စပါးအရွယ်အစားထိန်းချုပ်မှု- သာမန်အနားကွပ်များသည် အဆင့် 5 ဖြစ်ပြီး ကျွန်ုပ်တို့ထုတ်လုပ်သည့် ကာဗွန်သံမဏိပြားအမျိုးအစား Flanges များတွင် အဆင့် 7 ကောင်းသောအစေ့များပါရှိသည်။

အပူချိန်နိမ့်ကျမှု တောင့်တင်းမှု- -29 ℃ Charpy သက်ရောက်မှုစွမ်းအင် ≥27J၊ EN 10225 မှ အသိမှတ်ပြုသည်။

3. သီးသန့်တိုက်စားမှုဆန့်ကျင်

သံချေးတက်ခြင်းအမျိုးအစား ဤထုတ်ကုန်ကာကွယ်မှုဖြေရှင်းချက် စက်မှုလုပ်ငန်းဖြေရှင်းချက် Life extension

အီလက်ထရွန်းနစ် သံချေးတက်ခြင်း ဇင့်-နီကယ်အလွိုင်းအပေါ်ယံပိုင်း (500h ဆားဖြန်းမှု သုည အဖြူရောင်သံချေး) Dacromet အပေါ်ယံပိုင်း 2.3 ကြိမ်

လေထုညစ်ညမ်းမှု 85μm hot-dip galvanizing + sealing coating သာမန်သွပ်ရည်စိမ်ခြင်း 60μm 12 နှစ် → 20 နှစ်

အက်ဆစ်အလတ်စား Epoxy coal tar coating (pH 2-12 ခံနိုင်ရည်) သာမန် epoxy coating 8 နှစ် → 15 နှစ်၊

4. အလုံပိတ်မျက်နှာပြင် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။

ပေါ့ပါးသောဒီဇိုင်း

ဖိစီးမှုအာရုံစူးစိုက်မှုအချက်- SCF≤**1.8** ကာဗွန်သံမဏိပြားအမျိုးအစား Flanges ၏အဓိကဧရိယာတွင် SCF≤**1.8** သည် သာမန်အနားကွပ်ထက် ≥2.5 အားသာချက်များရှိသည်။

Topological optimization အလေးချိန်လျှော့ချခြင်း- တူညီသောအခြေအနေများအောက်တွင်၊ အလေးချိန်သည် သမားရိုးကျဒီဇိုင်းထက် 22% ပိုမိုပေါ့ပါးပါသည်။

- အတည်ပြုခြင်းစံ- ASME BPVC အပိုင်း VIII Div.2

- Ra 3.2μm မှန်လှည့်ခြင်း (သာမန်အနားကွပ် Ra 6.3μm)

- အကျိုးသက်ရောက်မှု- Gasket compression ကို 18% လျှော့ချပြီး sealing failure ဖြစ်နိုင်ခြေ 90% လျော့သွားသည်

V. အင်ဂျင်နီယာ၏ စွမ်းဆောင်ရည်သည် အလွန်တိုးတက်လာပြီး တပ်ဆင်စရိတ်များကို 47% လျှော့ချသည်။

တိကျသော bolt အပေါက်တည်နေရာပြစနစ်

- အကျိုးသက်ရောက်မှု- Flange ကိုက်ညီသည့်အချိန်ကို 45 မိနစ်မှ ** 12 မိနစ်သို့ လျှော့ချသည်** (ဆိုက်တွင်တိုင်းတာခြင်း)

- CNC တူးဖော်သည့်စက် လုပ်ဆောင်ခြင်း- အပေါက်အကွာအမှား **≤±0.15mm** (ISO 5210 သည် ±0.5mm ခွင့်ပြုသည်)

Third-party စမ်းသပ်မှု

1၊ TÜV အစီရင်ခံစာ

2၊ ဟိုက်ဒရောလစ်ပေါက်ကွဲခြင်းစမ်းသပ်ခြင်း- ကာဗွန်သံမဏိပြားအမျိုးအစား Flange ပေါက်ကွဲဖိအား ≥PN45

3၊ SGS ဓာတုဗေဒခွဲခြမ်းစိတ်ဖြာချက်-

- ဆာလဖာနှင့် ဖော့စဖရပ်ပါဝင်မှု- S≤0.005% P≤0.015% (အလွန်သန့်စင်သော သံမဏိထိန်းချုပ်မှု)

ဒါဆို မင်းဘာကိုစောင့်နေတာလဲ။ လာ၍ သင်၏သီးသန့်ဖြေရှင်းချက်ကို ရယူလိုက်ပါ။
